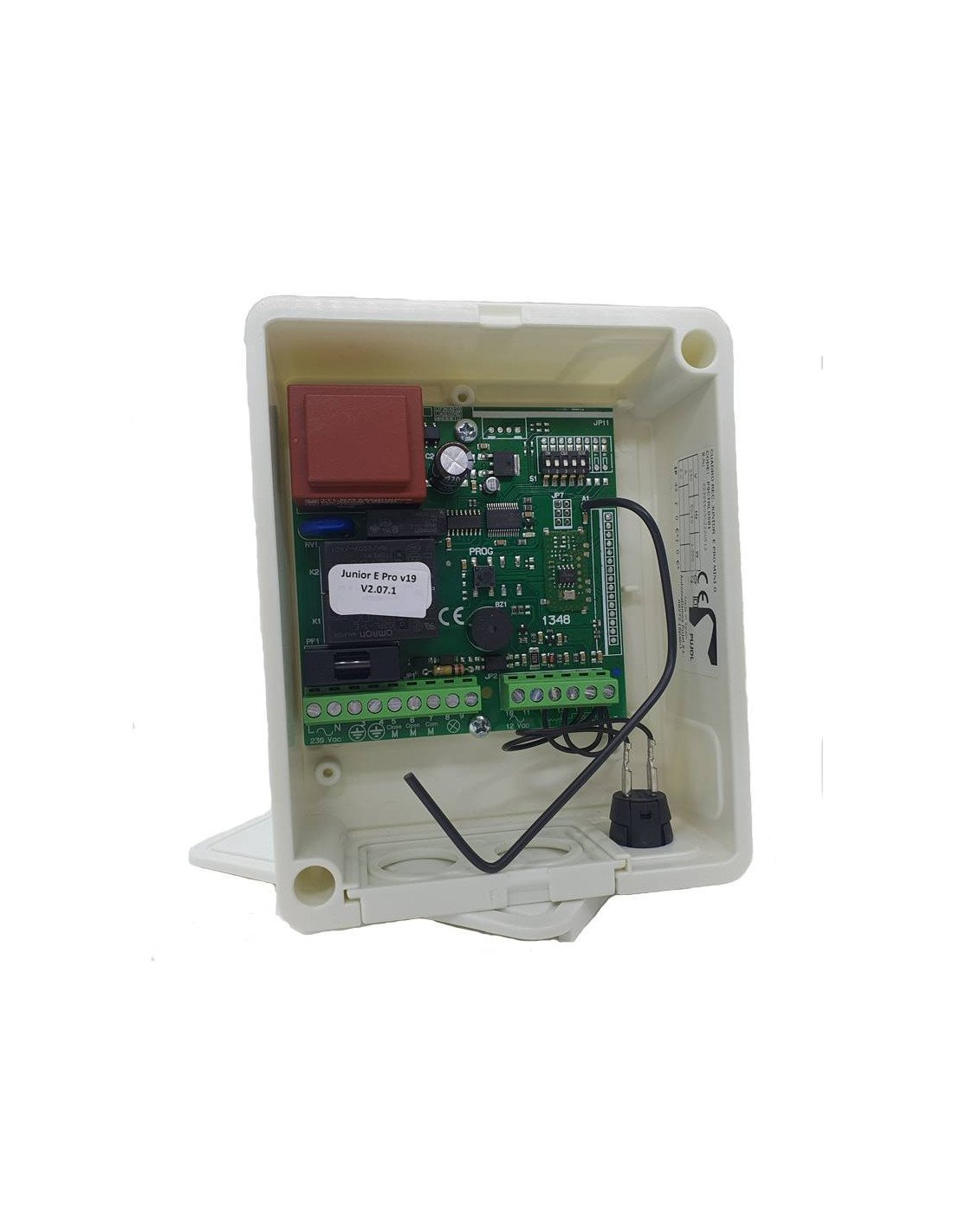

PANNEAU DE COMMANDE PUJOL JUNIOR

Panneau de commande PUJOL JUNIOR monophasé 230Vac pour volets roulants ou battants qui incorpore unrécepteur de radiofréquence à code ouvert compatible avec les émetteurs PUJOL VARIOCODE de fréquence 433 MHz.

CARACTÉRISTIQUES PRINCIPALES PUJOL JUNIOR

• Entrée de commande protégée par des diodes Zener. Alimentation et entrée du moteur protégées par un fusible de 6A.
• LED d'indication du secteur.
• Entrée pour bouton-poussoir alternatif.
• Entrée photocellule de sécurité et bande anti-écrasement.

FONCTIONNEMENT DU PANNEAU DE COMMANDE PUJOL JUNIOR

Les manœuvres d'automatisme sont exécutées au moyen du bouton-poussoir alternatif ou d'un émetteur RollingCode 433,92 MHz. La manœuvre se termine lorsque l'une des conditions suivantes se produit : par l'activation du FC correspondant ou par la fin du temps de fonctionnement. Les interrupteurs de fin de course ne sont PAS connectés au panneau de commande. Le temps de fonctionnement est programmable jusqu'à un maximum de 2 minutes et 30 secondes et constitue un temps de sécurité. Le temps de fermeture automatique est également programmable jusqu'à un maximum de 3 minutes et régule le temps d'attente avant l'exécution automatique de la manœuvre de fermeture.

Un émetteur RollingCode et le bouton-poussoir alternatif remplissent la même fonction. Si la porte est en train de s'ouvrir, le fait d'appuyer sur l'émetteur ou le bouton alternatif l'arrête, si on appuie à nouveau, elle se ferme, si on appuie à nouveau, elle s'arrête, si on appuie à nouveau, elle s'ouvre, et ainsi de suite.

SÉLECTION DES OPTIONS PUJOL JUNIOR

1. SE. MINUTERIE/FERMETURE AUTOMATIQUE

ON Fermeture automatique temporisée.

OFF Pas de fermeture automatique

2. PROGRAMMATION DE LA MINUTERIE

ON programmation du temps de fonctionnement

OFF Programmation de la minuterie désactivée

3. PROGRAMMATION PAR RADIO

ON programmation de nouveaux émetteurs par radio autorisée

OFF programmation par radio désactivée

4. HOMME PRÉSENT

ON pour fermer, le bouton-poussoir ou l'alternative doit être maintenu enfoncé. S'il n'est pas maintenu enfoncé, la manœuvre s'arrête.

OFF fonctionnement normal.

Note : en fonctionnement normal, installer un dispositif de sécurité pour protéger le bord de fermeture.

5. CONFIGURATION DE L'ENTRÉE LATÉRALE

ON Côté sécurité vérifié type 8k2.

OFF Côté non vérifié, contact NF.

SCHÉMA PUJOL JUNIOR

MANUEL PUJOL JUNIOR

Manuel d'instruction Pujol Junior E Pro
